Комплект Afriso Vario ProClick триходовий клапан ARV 386 Vario (DN40) + електропривід ARM 323

Комплект Afriso Vario ProClick 13 386 52

В комплект входить:

• поворотний триходовий змішувальний клапан Afriso ARV 386 ProClick (DN40);
• електропривід ARM 323 ProClick, 3-точковий, живлення 230 В, крутний момент 6 Нм, час повороту на 90°- 60 сек.

Комплект включає в себе 3-х ходовий поворотний змішувальний клапан ARV 386 з внутрішньою різьбою та електропривід ARM 323 з 3-точковим контролем. Електропривід не містить монтажний комплект для клапанів ESBE VRG і Danfoss HRB.

ARV 386 Vario ProClick

 3-ходові змішувальні клапани ARV Vario ProClick призначені для встановлення в системах опалення та охолодження. Зазвичай вони встановлюються на подачі або зворотному контурі системи до джерела тепла. Вони змішують потік теплоносія у потрібних пропорціях для отримання необхідної температури. Вони також можуть виступати як перемикаючі клапани між двома частинами системи.
3-ходові поворотні змішувальні клапани ARV Vario ProClick дозволяють вибрати оптимальне значення Kvs для конкретної системи, а надалі змінити його. Правильне значення коефіцієнта Kvs має ключове значення для коректної роботи змішувального клапана.

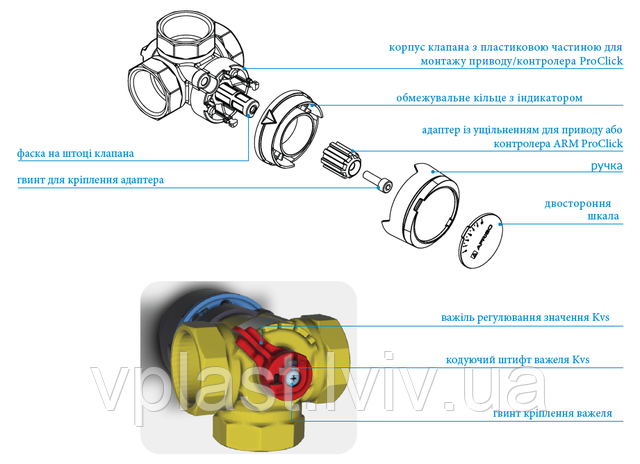

3-ходові поворотні змішувальні клапани ARV Vario ProClick мають корпус з латуні. Запірний елемент і внутрішні деталі виготовлені з пластику. На кожному клапані можна налаштувати значення Kvs. Для зміни значення Kvs використовуйте спеціальний важіль, розташований у нижній частині клапана. З'єднання на моделях з внутрішнім різьбленням - восьмигранні. Клапани оснащені ручками для ручного регулювання та обмежувачами кута. На двосторонній шкалі з одного боку нанесено градуювання від 0 до 10 і символ "L", а з іншого боку - градуювання від 10 до 0 і символ "R". Це дозволяє клапану працювати у різних монтажних положеннях. Ручка виготовлена з нековзного матеріалу. Для підключення клапанів ARV ProClick до приводів ProClick або контролерів ProClick під ручкою є пластикові елементи. За допомогою цих елементів приводи та контролери ProClick монтуються без використання інструментів.
   Під ручкою клапана ARV Vario ProClick є адаптер для монтажу електроприводу або контролера ProClick. Використання системи кріплення ProClick дозволяє просто зняти з клапана ручку і синє обмежувальне кільце, а потім встановити привід або контролер ProClick у потрібне положення, так щоб механізм кріплення зафіксувався на клапані. При використанні клапана в режимі змішування необхідно використовувати контролер ACT/ARC ProClick або 3х-точковий привід (наприклад, AFRISO ARM 343 ProClick).

ARM 323 ProClick

Електропривід для управління поворотними змішувальними клапанами. Діапазон обертання 90 °. Можливість роботи в ручному режимі. Привід відрізняється сучасним дизайном і привабливим зовнішнім виглядом. Доступні версії з регульованим допоміжним перемикачем в діапазоні від 0 до 90°. Шкала на ручці визначає ступінь відкриття клапана. Світлодіоди вказують напрямок обертання клапана. ARM привід оснащений системою захисту двигуна від пошкодження. Не потребує технічного обслуговування. Поставляється з електричним кабелем довжиною 2 м.

• напруга: 230 V AC
• час поворот на 90 °: 60 секунд
• крутний момент: 6 Nm
• тип управління: 3-точкові
