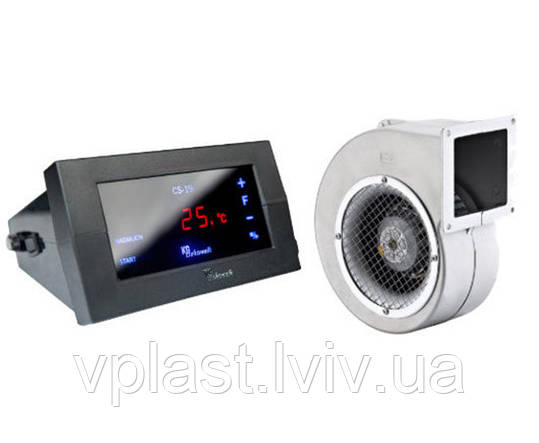

Вентилятор і автоматика для твердопаливних котлів CS-19 + DP-02 ALU

Продукція відомого виробника KG Elekktronik (Польща). Призначення цього комплекту — автоматичне регулювання температури в теплообміннику, а також економія твердого палива.

У комплект входить:

• блок керування KG Elektronik CS-19
• вентилятор KG Elektronik DP-02 ALU

Б лок керування KG Elektronik CS-19

Автоматика CS-19 — цифровий терморегулятор для котлів на твердому паливі, також керуючий роботою циркуляційного насосів системи опалення та гарячого водопостачання. Точне визначення та підтримка встановленої температури теплоносія, кілька режимів під різні типи палива, електронний дисплей із сенсорною панеллю керування.

Призначення:

Командо-контролер KG Elektronik CS-19 призначений для автоматизації роботи твердопаливного котла за допомогою керування подаванням повітря нагнітальною турбіною DP-120 ALU і температурою вмикання циркуляційного насоса. Апарат повністю відповідає державному стандарту ДСТУ IEC 60335-1:2004.

Автоматика для твердопаливних котлів CS-19 обладнана:

• електронною платою керування з модулем зберігання й редагування параметрів;
• контактним датчиком температури теплоносія;
• сенсорним рідкокристалічним екраном;
• аварійним термостатом зі звуковим сигналізатором, що повідомляє про нагрів теплоносія понад 90 °C;
• дротами живлення блока керування від мережі 230 В завдовжки 1,5 м, циркуляційного насоса СО — 1,2 м, турбіни — 1,7 м;
• проводами датчика температури подавання системи опалення завдовжки 0,6 м і датчика насоса ГВС — 3 м;
• нагнітальним вентилятором KG Elektronik DP-120 ALU в алюмінієвому корпусі з індукційним мотором типу K20/84;
• пластиковим корпусом чорного кольору.

Модель KG Elektronik CS-19 вигідно вирізняється:

• невеликими габаритами;
• невисокою ціною за високої якості виготовлення;
• інтуїтивною простотою встановлення та зміни параметрів роботи регулятора температури;
• сумісністю із широкою номенклатурою твердопаливного кісткового та насосного обладнання;
• наявністю чотирьох вбудованих режимів з алгоритмом Control Smart: "Деревесина та вугілля зі змінною потужністю обдування" (F1), "Дерева з обдувом 20% і продувкою" (F2), "Вугль з обдувом 50% і продувкою" (F3), "Опилки з обдувом 100% і продувкою";
• наявністю режиму користувацьких налаштувань F5, у якому можна встановити власні значення таких параметрів: "Температура увімкнення циркуляційного насоса" (c), "потужність вентилятора" (d), "Час продування" (1), "Пауза в продувці" (2), "Температура згасання" (3) і "Час розпалювання" (4);
• керуванням рециркуляцією насоса бойлера непрямого нагріву з пріоритетом контуру гарячого водопостачання;
• наличем сезонних режимів роботи "Літо" і "Зима";
• можливість комутації з кімнатним термостатом і керуванням роботою котла за температурою повітря;
• швидким увімкненням/вимкненням постійної роботи турбінки та циркуляційного насоса;
• вбудованою системою "Анти-Стоп" із періодичним увімкненням циркуляційного насоса кожні 14 днів на 15 с;
• наявністю алгоритму "Антифриз" з увімкненням циркуляційного насоса за температури теплоносія 5 °C;
• широким діапазоном регулювання температури — 35-80 °C;
• сумісністю командно-контролера з вентиляторами KG Elektronik типів WPA120, DP-01, DP-02, PV-14 і DP-120;
• наявністю інформативного сенсорного LCD-екрана;
• простотою монтажу, під'єднання до відодового обладнання та технічного об'єму апарата;

Вентилятор KG Elektronik DP-02 ALU

Вентилятор складається з двох частин — алюмінієвого корпусу та двигуна з ротором.

Використовується вентилятор для нагнітання повітря в топку котла. Також вентилятор може бути використаний для вентиляції приміщень і технологічного обладнання. Він працює за температури довкілля від 0 до 40 °C.

Будова вентилятора - складається з двох частин: алюмінієвий корпус, який кріпиться до зовнішнього ротора двигуна. Крильчатка виготовлена з пластику і кріпиться безпосередньо до валу двигуна. Вхідне затвердіння захищене сіткою. Випускний отвір закінчується фланцем з  отворами для кріплення.

Характеристики вентилятора KG Elektronik DP-02 ALU
